一、產品介紹

織物抗?jié)B水性是防雨織物的一項極為重要的特性指標，以織物承受的靜水壓來表示水透過織物所遇到的阻力，本試驗主要用于各種緊密的防雨織物如涂層織物等。

HX-ZW100靜水壓測試儀提供的織物抗?jié)B水性測定方法符合國家標準GB4744-84紡織織物抗?jié)B水性測定方法，靜水壓試驗法，也符合國際標準ISO-811以及美國、西歐、日本等國標準，在國際貿易中被廣泛使用。

本儀器測試裝置參照ISO-811設計，主要技術參數符合該標準規定，并采用ISO-811的評定方法進行評定，可作標準儀器使用。本儀器在實際使用中受到普遍歡迎，是工廠企業，各級產品質量檢測機構測試織物抗?jié)B水性能的理想儀器。同時也是大專院校，科研單位進行產品開發，研究工作的必備測試手段。

二、產品主要參數

1．性能參數

1.1.承受水壓的面積100 cm2  D=11.28cm

1.2水壓高度0～500/1000/2000 cmH2O

1.3顯示靈敏度±0.1％FS,響應時間≤2ms(上升到90％FS)

1.4上升速度10±0.3 cmH2O/min  (標準速率)

60±2 cmH2O/min  (標準速率)

2．物理參數

2.1.  控制器外形尺寸：320mmX300mmX120mm（長×寬X高）

2.2.  主機外形尺寸：360mmX260mmX380mm（長×寬X高）

2.3.  重量：主機≤15kg

三、技術參數
GB4744-84紡織織物抗?jié)B水性測試方法；GB4744標準等效采用標準ISO-811；本章摘錄GB4744標準中儀器部分內容

? 試樣水平放置，且不鼓起；

? 織物上面或下面承受持續上升水壓面積為100cm2；

? 試驗時，夾緊裝置不應漏水；

? 試樣在夾緊裝置中不會滑移；

? 盡量減少試樣在夾緊裝置邊緣處產生滲水的可能性。

與試樣接觸的水必須是新鮮蒸餾水或去離子水。溫度保持在20±2℃或27±2℃。選用哪種溫度應在試驗報告上注明。(用較高溫度水，會得出較低的水壓值，其影響的大小，因織物不同而異)

水壓上升的速率應為10±0.5cmH2O/min或60±3cmH2O/min。由于兩種不同速率得出的結果可能不同，故選用哪種速率應在試驗報告上注明。

壓力計與試驗頭相連接，壓力計數應精確到0.5cmH2O。

四、儀器的結構和原理

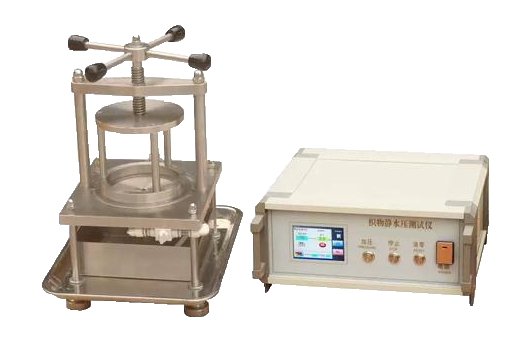

HX-ZW100靜水壓測試儀由試驗裝置和控制器二部分組成，共同完成靜水壓試驗。

1、裝置結構

試驗裝置提供靜水壓測試的條件，裝置有不銹鋼材料加工組成。試驗裝置提供一個水平放置試驗的平臺，平臺上有一個100 cm2測試槽，測試槽外圓有橡皮O型密封圈，壓力傳感器安裝在測試孔內。平臺上方是一個固定架，能使壓布三棱罩與測試槽吻合，壓布環內徑面積為100 cm2。壓布環由旋轉手柄帶動可上下移動，放置和夾緊布樣進行測試。平臺下方是靜水壓供給部由存水箱、電磁泵、導管、水位檢察、放水閥、校驗接口等組成。

2、控制器工作原理：

HX-ZW100靜水壓測試儀，在進行測試時是由控制器、試驗裝置和被夾緊的布樣，組成一個線性的壓力逐步上升的自控系統，試驗裝置平臺上的測試孔和被夾緊的布樣是一個封閉的環境，在這封閉環境各處的靜水壓是完全相等的，布樣受到的靜水壓通過測試孔內的壓力傳感器檢測出來，控制器的功能是對封閉環境，根據選擇的上升速率建立靜水壓，檢測靜水壓，并把布樣上受到的靜水壓顯示出來。

靜水壓的建立：布樣上受到的靜水壓是由泵控程序通過對電磁泵不斷調節逐漸產生的。通過壓力傳感器反饋，以精確的時間控制電磁泵動作。使壓力的提升與時間嚴格保持線性關系。
